体验 Surfer 的强大

掌握一款新软件需要时间；但学习基础、生成您的第一张地图，不该如此冗长。本指南旨在让您在约 15 分钟 内，了解 Surfer 强大的网格化与可视化功能。

您对 Surfer 的介绍，将从创建下面这张地下水位等值线图开始 —— 这种地图也可用来表示势能面（potentiometric surface）或水位埋深（depth to water table）。完成本指南后，您将拥有用自己的数据创建类似图件所需的工具。最后一页包含了帮助您加深对 Surfer 理解、扩展其在工作中所能带来影响的资源。

本指南涵盖以下主题：

• 创建地图（Creating a Map）
• 定制地图（Customizing Your Map）
• 添加最终细节（Adding Finishing Touches）

开始之前…

➡️ 标记代表您需要执行的操作。

➡️ 让我们开始吧！

1. 下载并解压本指南所用数据的 ZIP 文件 —— Navigating Surfer_Sample Data.zip。下载后必须将文件从 ZIP 中解压出来，Surfer 才能正常使用。
2. 如果尚未安装，请下载并安装 Surfer。下载链接位于主题为 [Surfer Trial] - Welcome friend, let's get you started! 的邮件中；或从我们的 软件下载 页面下载。

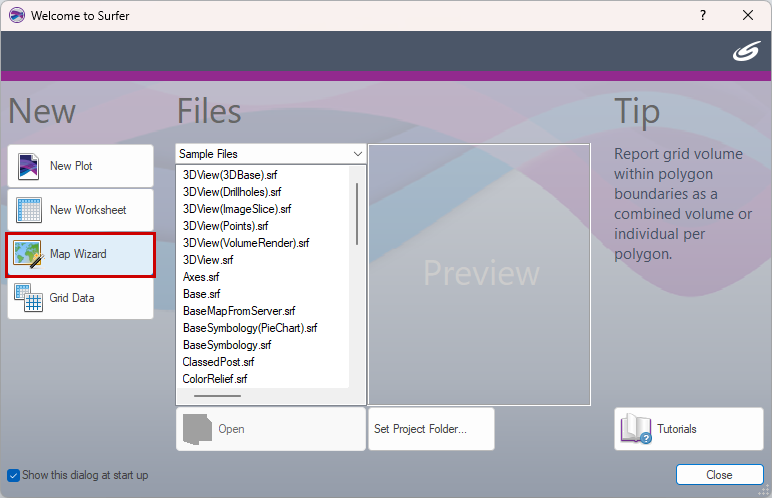

3. 双击桌面上的 Surfer 图标打开 Surfer —— 或从 Windows 开始菜单的已安装程序列表中选择它。

是时候创建我们的第一张地图了…

创建地图

Surfer 的 地图向导（Map Wizard） 让您以前所未有的便捷，在几分钟内从数据走向地图。向导既可用于创建新地图（如本练习），也可为现有地图添加图层。

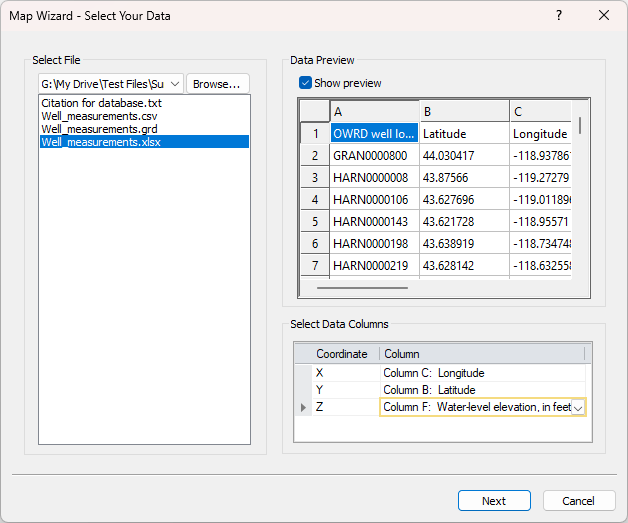

Map Wizard · 选择数据（Select Your Data）

地图向导的 Select Your Data 页面让您可以从 Sample files 目录、Project files 目录，或 Recent files 列表中便捷地选择数据 —— 只需从下拉菜单点击相应选项；您也可以浏览计算机上的所有文件以选择目标数据集。

➡️ 本练习中，我们将使用浏览（browse）选项来选择已下载的数据集：

1. 点击 Browse，选择下载好的 Well_measurements.xlsx。
2. 在 XLSX Import Options 对话框中点击 OK。
3. 在 Select Data Columns 区域，将数据列设置为：
   1. X = Column C: Longitude（经度）
   2. Y = Column B: Latitude（纬度）
   3. Z = Column F: Water-level elevation, in feet（水位高程，单位：英尺）

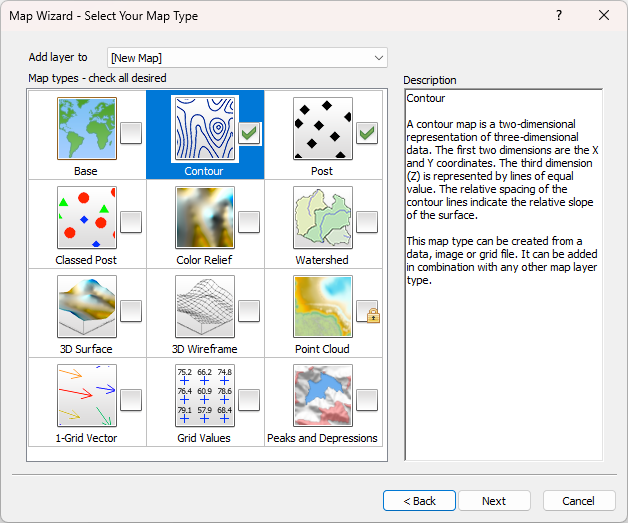

Map Wizard · 选择地图类型（Select Your Map Type）

地图向导的 Select Your Map Type 页面列出所有可用地图类型 —— 选中某种地图类型时，会显示对应描述。如地图旁有锁形图标，则表示该类型无法以当前文件类型创建。

➡️ 本练习中，我们将创建一张水位高程等值线图，并叠加一个 Post（标记点）图层以显示井的位置。

1. 在可用地图类型列表中勾选 Contour 与 Post 复选框。
2. 点击 Next。

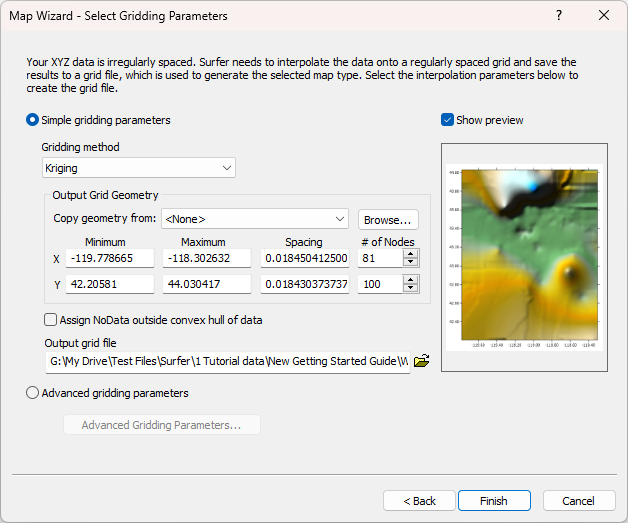

Map Wizard · 选择网格化参数（Select Gridding Parameters）

如果所选地图类型之一需要网格文件，且未选择网格文件作为输入，将显示 Select Gridding Parameters 页面。

在此页面，您可以调整简单网格化参数，基于默认搜索与过滤设置创建网格；或使用 Grid Data 对话框应用高级网格化参数。Surfer 的 Grid Data 对话框让您对数据如何插值为表面网格拥有完全控制。

➡️ 本练习中，我们将使用默认网格化参数：

1. 确认 Gridding method 已设为 Kriging（克里金）。
2. 在 Output grid file 字段中，点击文件夹图标，定义网格文件的名称与保存位置。
3. 点击 Finish 创建地图。

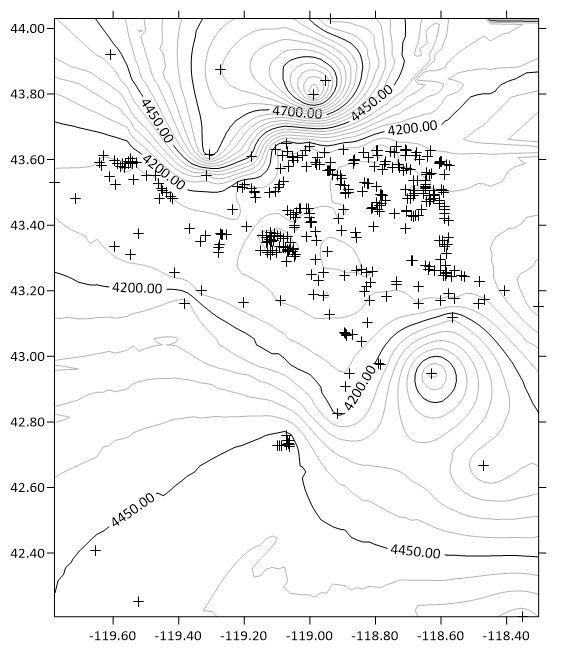

现在我们已经有了一张地下水位的地图 —— 接下来，让它通过色彩与情境，真正讲述一个故事…

定制您的地图

是时候让它从平淡走向惊艳！此刻我们拥有一张带有等值线与 Post 图层的地图，但它们并不突出。要让这张地图成为一个有说服力的演示，我们需要定制它 —— 让它视觉上吸引人，并清晰表达等值线与 Post 地图符号所代表的含义。

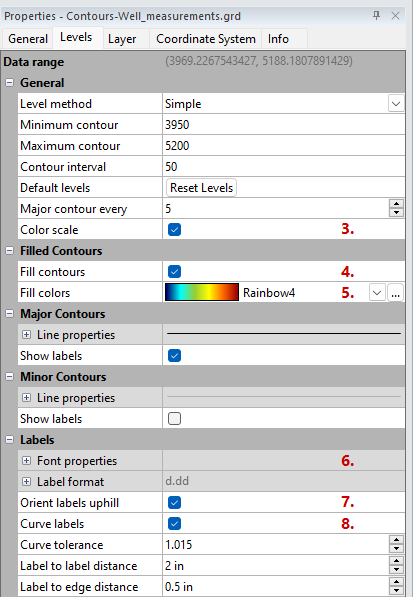

等值线图层定制（Contour Layer Customizations）

Properties（属性）窗口用于定制地图的每一处细节 —— 从各图层的显示方式，到自定义标签的文本格式。

➡️ 本练习中，我们将用彩虹填充图案为等值线着色，并添加色标（color scale），告知查看者每种颜色所对应的高程。

1. 在 Contents 窗口点击 Contours 图层以选中它。
2. 在 Properties 窗口点击 Levels 选项卡。
3. 勾选 Color scale 旁的复选框。
4. 勾选 Fill contours 旁的复选框。
5. 点击 Fill colors 字段中的 GrayScale，选择 Rainbow4。

1. 在 Labels 区域，点击 Font properties 旁的 + 展开选项，勾选 Bold（粗体）。
2. 勾选 Orient labels uphill（标签朝上定向）。
3. 勾选 Curve labels（弯曲标签）。

Post 图层定制（Post Layer Customizations）

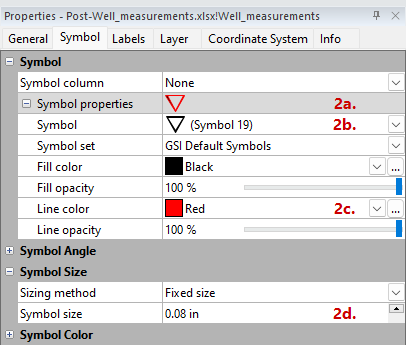

➡️ Post 图层的符号现在几乎难以辨认 —— 让我们调整符号属性并添加标签，以便识别每一口井。

1. 在 Contents 窗口点击 Post 图层以选中它。
2. 在 Properties 窗口的 Symbol 选项卡上：
   1. 展开 Symbol properties。
   2. 点击 Symbol 字段，选择 Symbol 19（朝下的空心三角形）。
   3. 将 Line color 改为 Red（红色）。
   4. 将 Symbol size 改为 0.08。
3. 在 Properties 窗口的 Labels 选项卡上：
   1. 点击 Worksheet column 字段，选择 Column G: Well ID short。
   2. 点击 Font properties 旁的 +，将 Size (points) 减小到 4。

由于井位密集，标签彼此重叠、局部难以辨认 —— 让我们用 Disperse Labels（分散标签）工具来修复：

1. 点击 Map Tools | Edit Layer | Disperse Labels。
2. 在 Disperse Overlapped Labels 对话框中，将 Maximum dispersion distance（最大分散距离）改为 0.5，点击 OK。
3. 在 Surfer warning 对话框中点击 OK。

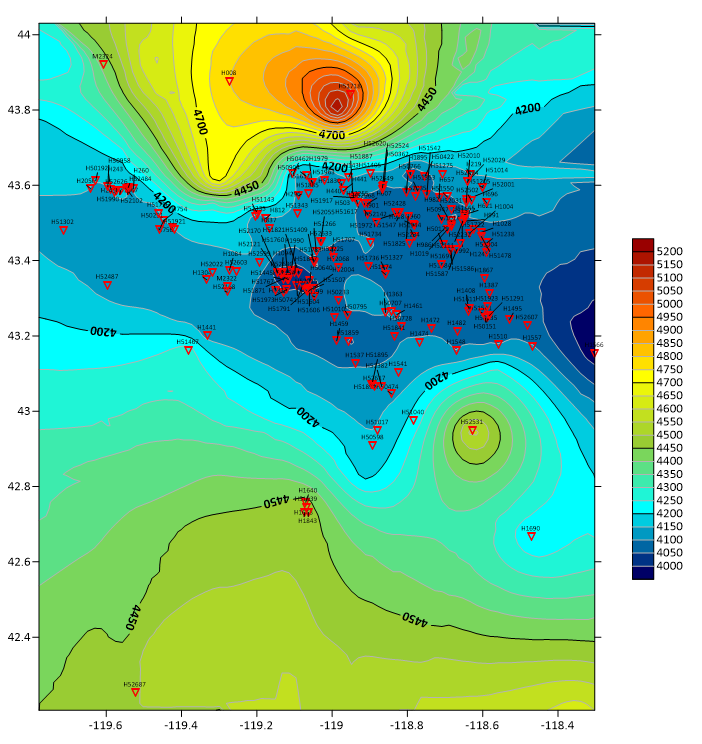

现在，我们的地图已经赏心悦目 —— 是时候添加最终细节了。

添加最终细节

是时候让这张精美的地图让所有受众都能一目了然。一张真正完成的地图，必须让查看者明白地图及其每个组成部分所代表的含义 —— 根据所呈现信息的类型，这可能包括图例（legend）、指北针（north arrow）、比例尺（scale bar）、网格线（graticule）等众多要素。本练习的收官环节，我们将为地图添加一个图例与一个标题。

地图图例与标题（Map Legend & Titles）

➡️ 添加地图图例：

1. 点击 Map Tools | Add to Map | Legend。
2. 在 Contents 窗口点击 Legend 以选中它。
3. 在 Properties 窗口的 General 选项卡：
   1. 点击 Type 字段中的 None，选择 Square。
   2. 在 Title text 字段中输入 Well Sampling Locations。
4. 在 Layers 选项卡，从 Template 字段中删除 \*value。
5. 点击并拖动图例，使其位于色标上方。

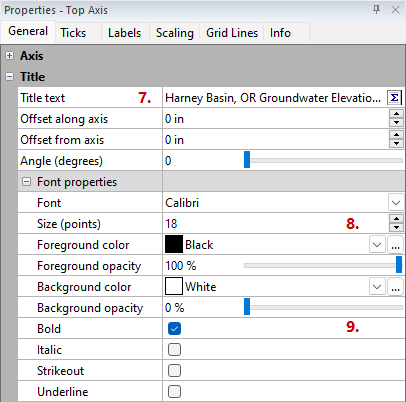

➡️ 添加地图标题：

1. 在 Contents 窗口点击 Top Axis 以选中它。
2. 在 Properties 窗口的 General 页面，Title text 字段输入 Harney Basin, OR Groundwater Elevation Contour。

1. 展开 Font properties，将 Size (points) 增大到 18。
2. 勾选 Bold（粗体）。

继续深入 Surfer

Surfer 提供众多图层组合选项，帮助您准确地讲述场地的故事。既然您已理解基本的地图创建与编辑流程，我们鼓励您亲自动手尝试丰富的建模选项！

准备好探索更多？不妨从以下资源继续您的下一步：

• 在 3D 视图中查看模型，并导出为 3D PDF
• 为地图添加详尽的钻孔模型
• 通过完整 1 小时官方教程深入挖掘 Surfer 功能
• 浏览我们的培训视频与网络研讨会录像
